Resultados

DPPH

Para a amostra DPPH, obtivemos os seguintes espectros, com parâmetros de varredura diferentes:

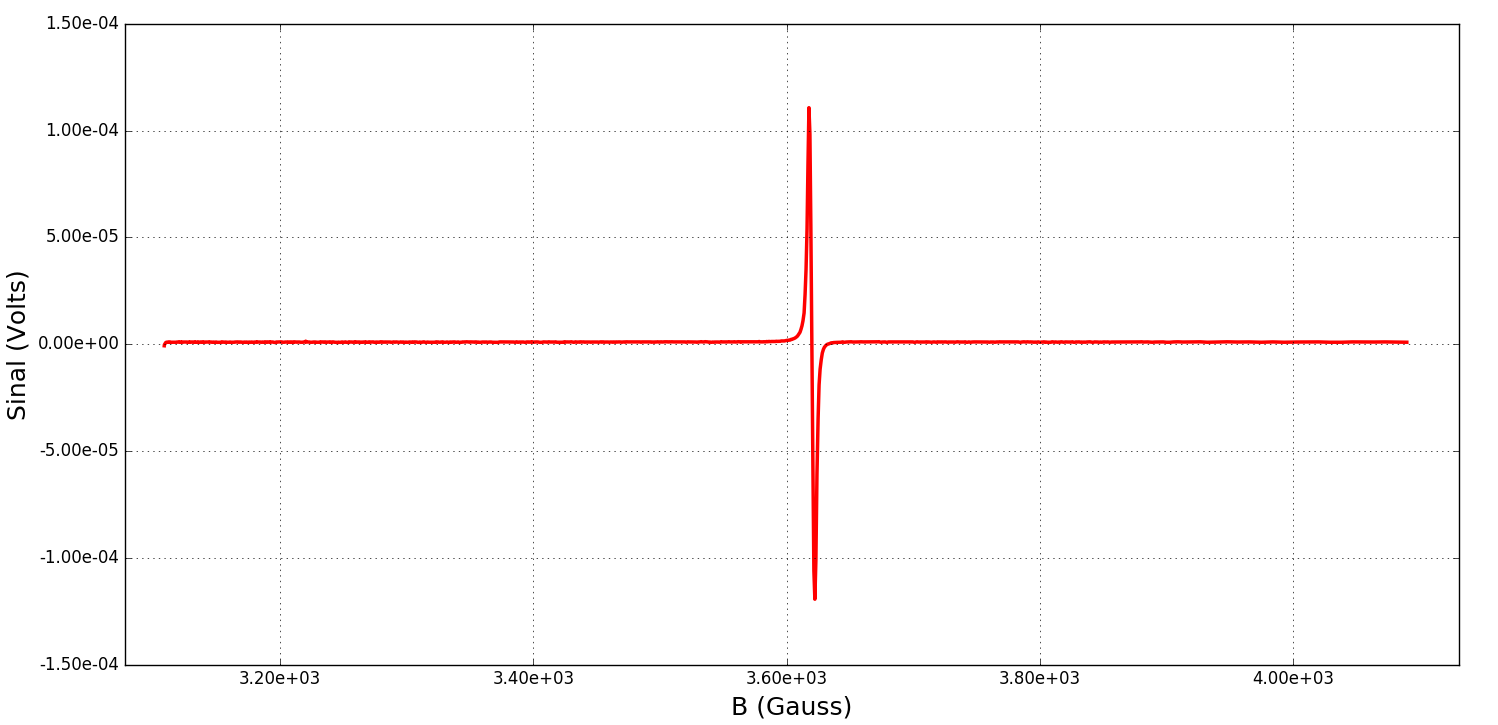

Fig. 31 Espectro de DPPH, com 1000 gauss de varredura de campo magnético, realizado durante cinco minutos. No lock-in, a sensibilidade de \(200 \, \mu V\) e constante de tempo de 30 ms.

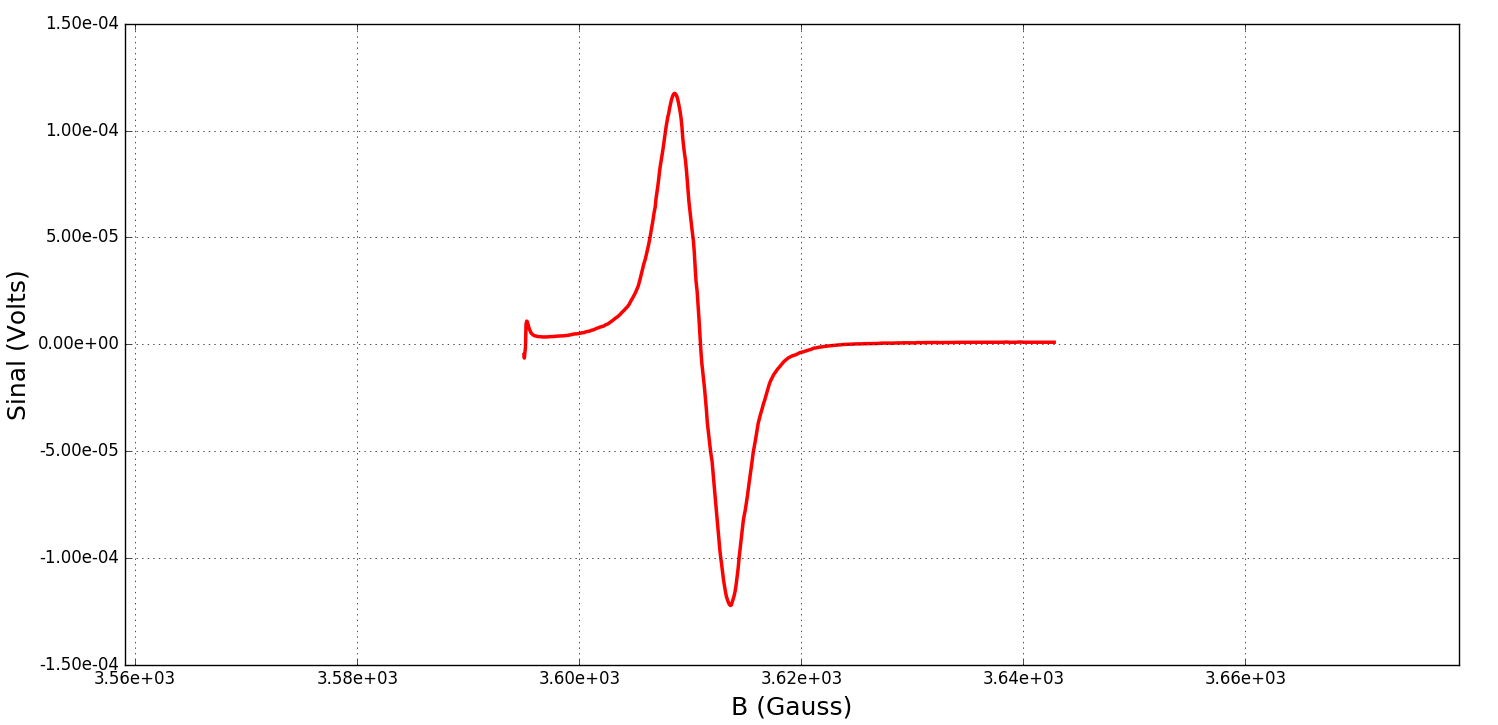

Fig. 32 Espectro de DPPH, com 50 gauss de varredura de campo magnético, realizado durante um minuto. No lock-in, a sensibilidade de \(200 \, \mu V\) e constante de tempo de 100 ms.

MgO + Cr3+ Mn2+

Para a amostra de \(MgO + Cr^{3+} Mn^{2+}\), realizamos uma medida com varredura de 1000 gauss, já que as linhas do íon de manganês tem uma distância da ordem de 100 gauss cada:

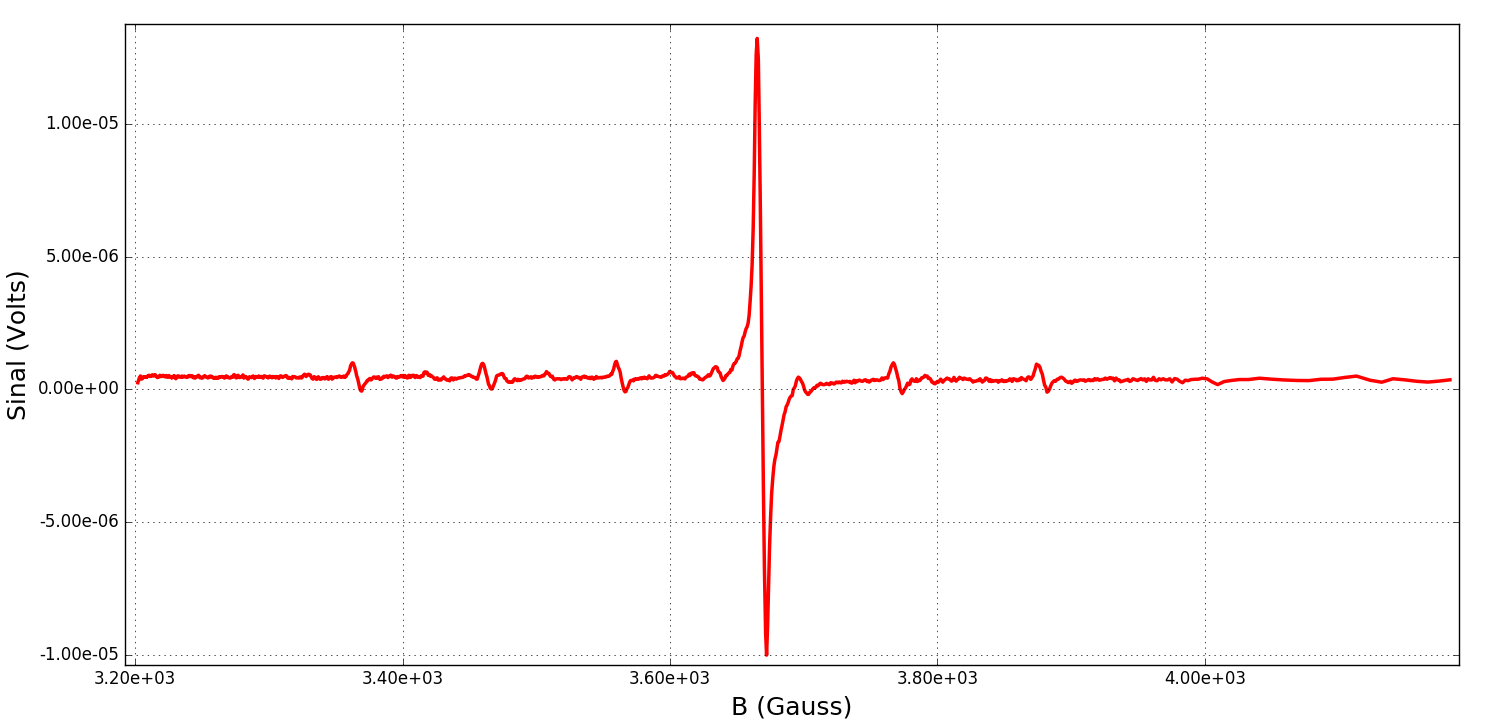

Fig. 33 Espectro da amostra MgO + Cr + Mn com varredura de 1000 gauss, realizado durante cinco minutos. No lock-in, a sensibilidade de \(20 \, \mu V\) e constante de tempo de 100 ms.

Podemos ver claramente o pico central do íon de Cromo e cinco picos de menor intensidade do íon de Manganês.

DPPH + MgO + Cr3+ Mn2+

Para a combinação de ambas as amostras, realizamos duas medidas. Todas com varredura de 1000 gauss com duração de 5 minutos, mas constantes de tempo do lock-in diferentes.

Nesse caso, a intensidade máxima do sinal obtido foi de \(15 \mu V\). Vemos que é possível identificar picos de sinal de cerca de dezenas de nV com esse equipamento.

Podemos ver claramente que aumentar a constante de tempo do amplificador reduz o ruído do sinal, mas também altera a forma dos picos.

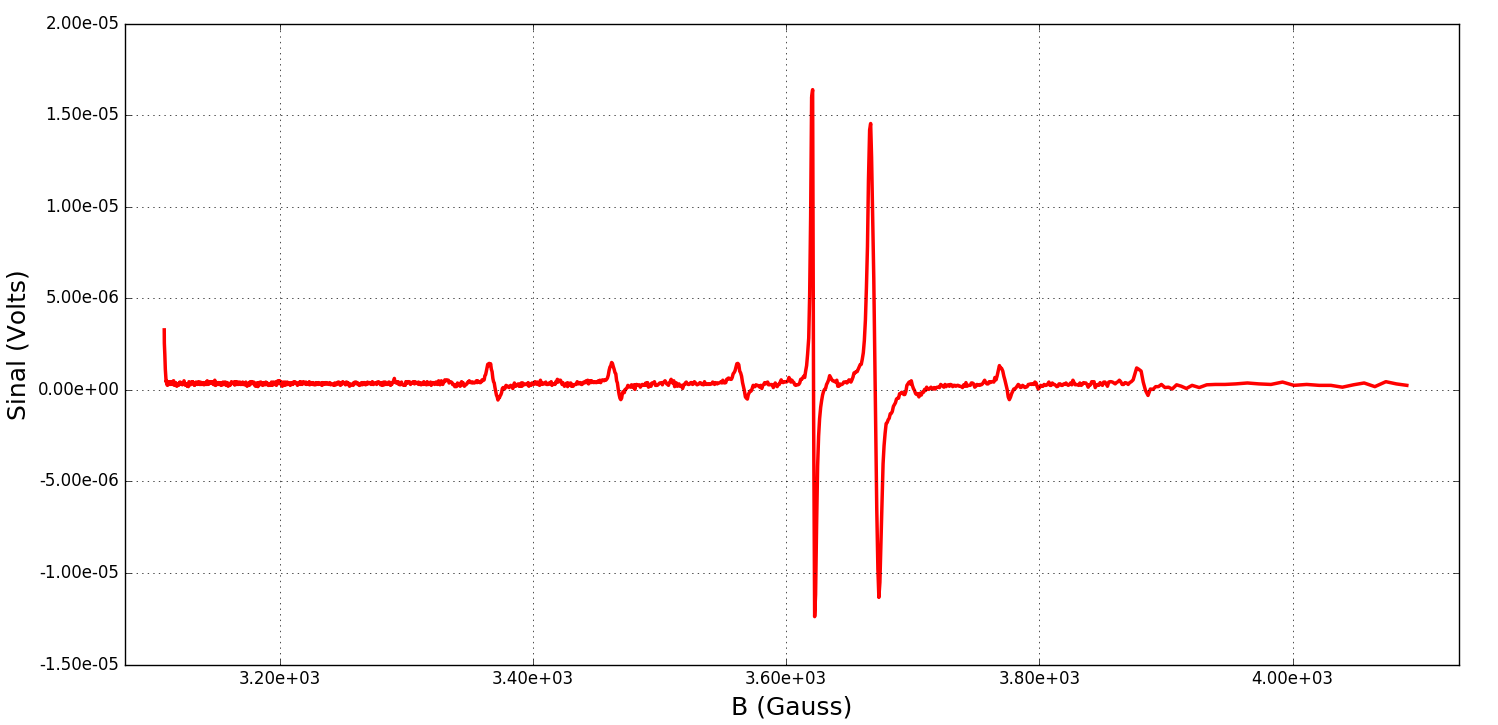

Fig. 34 Espectro das duas amostras combinadas, com varredura de 1000 gauss, realizada durante 5 minutos. No lock-in, a sensibilidade de \(100 \, \mu V\) e constante de tempo de 1 ms.

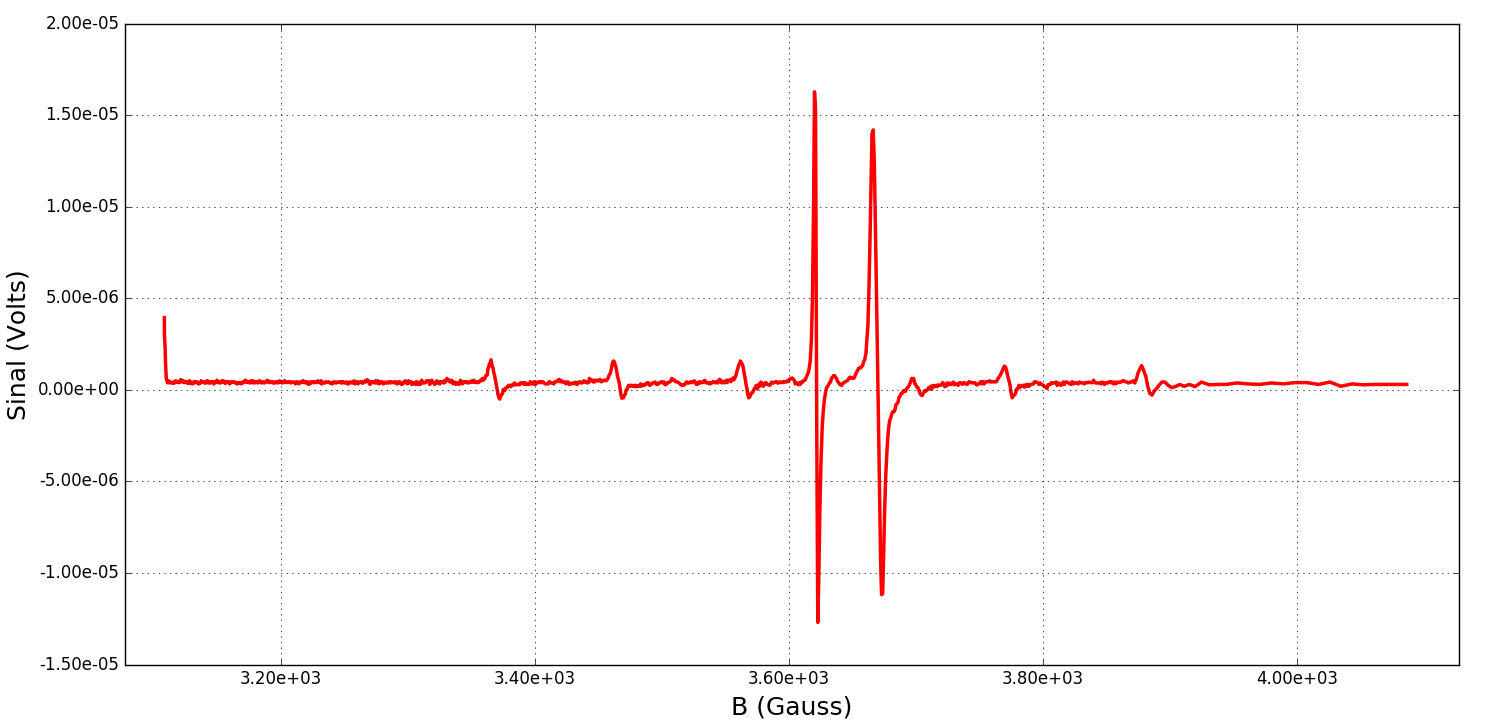

Fig. 35 Espectro das duas amostras combinadas, com varredura de 1000 gauss, realizada durante 5 minutos. No lock-in, a sensibilidade de \(100 \, \mu V\) e constante de tempo de 30 ms.

Os dois picos centrais, de alte intensidade são referentes à DPPH, com campo menor, e o Cromo, com campo ligeiramente maior. Os cinco picos pequenos são do Manganês.
